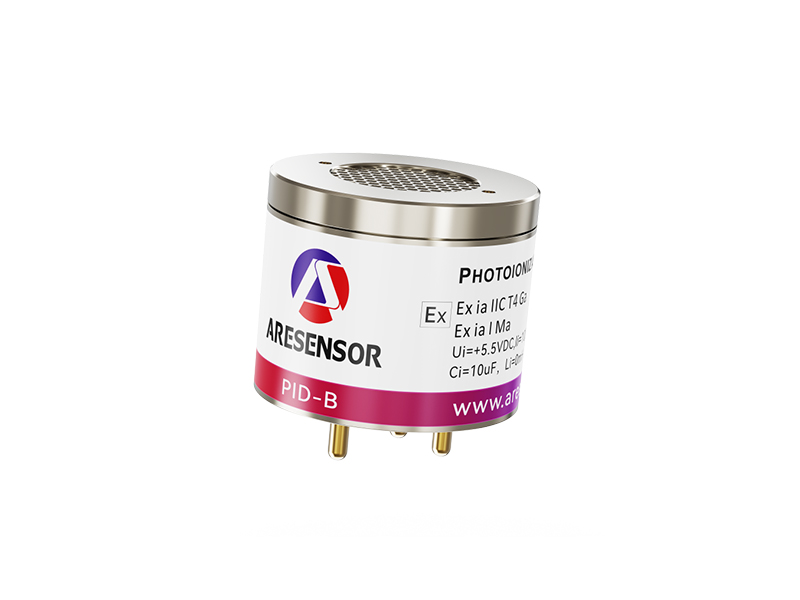

PID-B系列4?系光離子化( PID )傳感器。適配10.6eV紫外燈，被測氣體以自然擴散或泵吸方式進入傳感器電離室，被紫外光電離成離子態，進而被帶電電極檢測到。PID傳感器對低濃度VOC氣體具有極高的靈敏度，可用于各類手持便攜式以及現場固定式儀器儀表。
PID-B系列傳感器抗高濕性能極好，更適合在高溫高濕環境下使用。
長壽命光源，快速響應，高靈敏度 ，抗高濕影響
| 工作原理 | PID光電離檢測 |
|---|---|
檢測氣體 | VOC（電離能小于10.6eV） |
測量范圍 | 見量程表 |
工作電壓 | 3.3~5.5V DC |
工作溫度 | -40℃~ 60℃ |
工作電流 | 30mA~45mA（取決于供電電壓和溫度） |
工作濕度 | 0~98%RH無凝露 |
預熱時間 | ≤60s |
響應時間 | T90<5s |
殼體材質 | 不銹鋼 |
輸出信號 | 0.05V~3.0V |
外形尺寸 | 16.6mm*Φ20mm |
預期壽命 | 5年（紫外燈>10000小時） |
防爆標志 | Ex ia IIC T4 Ga/Ex ia I ma |
量程表
| 型號 | 量程 | 檢出限 | 靈敏度*1 | 響應時間 | 線性度 |
|---|---|---|---|---|---|
PID-B-5 | 0~5 | 1ppb | >320mv/ppm | 10S | ＞99% |
PID-B-10 | 0~10 | 2ppb | >160mv/ppm | 10S | ＞99% |
PID-B-20 | 0~20 | 5ppb | >80mv/ppm | 5S | ＞99% |
PID-B-40 | 0~40 | 10ppb | >40mv/ppm | 5S | ＞99% |
PID-B-200 | 0~200 | 50ppb | >8mV/ppm | 5S | ＞98% |
PID-B-2000 | 0~2000 | 500ppb | >1.2mV/ppm@100ppm | 5S | 100ppm>98% |
PID-B-4000 | 0~4000 | 1ppm | >0.6mV/ppm@100ppm | 5S | |
PID-B-10000 | 0~10000 | 2ppm | >0.24mV/ppm@100ppm | 5S | 100ppm>98% |
PID-B-20000 | 0~20000 | 5ppm | >0.12mV/ppm@100ppm | 5S | 100ppm>98% |
注：1.鑒于部分客戶使用的ADC參考電壓為2.5V，我司出廠檢驗滿量程出廠電壓確保范圍為1.6~2.4V | |||||
*以上參數在實驗室，25℃條件下，以異丁烯為標準氣體測得
*如需其他量程，請與廠家聯系

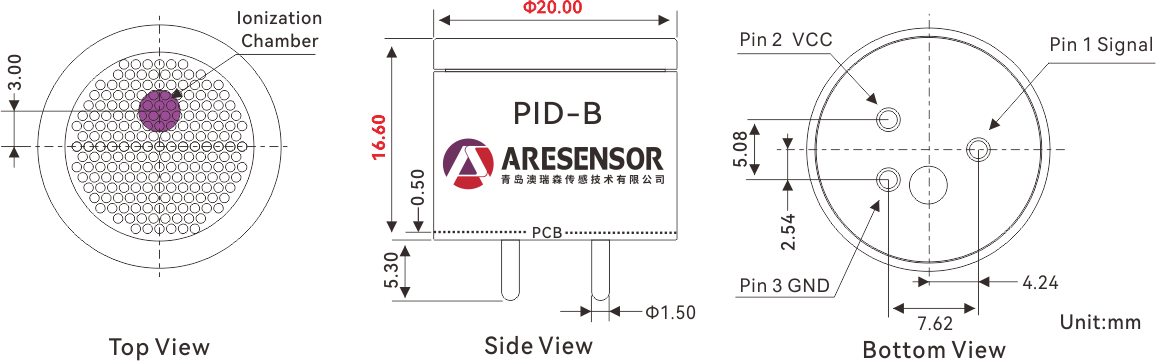

尺寸參數
